西北院公司開展世界最高光熱發電站吸熱塔設計
來源：中電工程 | 0評論 | 7508查看 | 2016-01-19 11:58:00
　　摩洛哥NOOR III期光熱發電項目，單機容量150MW，由西班牙SENER公司和山東電建三公司EPC總承包，其中吸熱塔施工圖設計由西北電力設計院有限公司完成。

　　該吸熱塔總高度245m，上部荷載超過了2000t，是目前世界上最高、上部荷載最大的光熱發電站吸熱塔。吸收塔下部200m為混凝土結構，上部45m為鋼結構。塔內布置有電梯，在塔上部設置有多層鋼結構平臺。該項目基本風壓大，達到了63.1m/s，按照業主要求采用美國標準設計。

　　該吸熱塔的主要控制荷載為風荷載，風載作用下的塔頂位移接近1m。在塔的上部布置有吸熱器和各種設備，總重量超過了2000t，豎向質量分布不均勻，結構設計的難度極大。

　　結構采用大型有限元分析軟件ANSYS進行計算，采用我公司自編的“基于ACI307-08在ANSYS上運行的參數化處理軟件”進行計算輸入和結構分析，有效地提高了設計效率。目前基礎圖已經提交業主確認，上部結構設計正在進行當中。

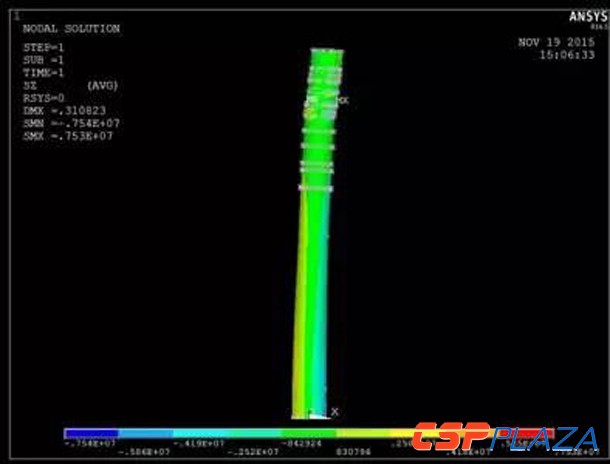

ANSYS計算應力云圖(tu)

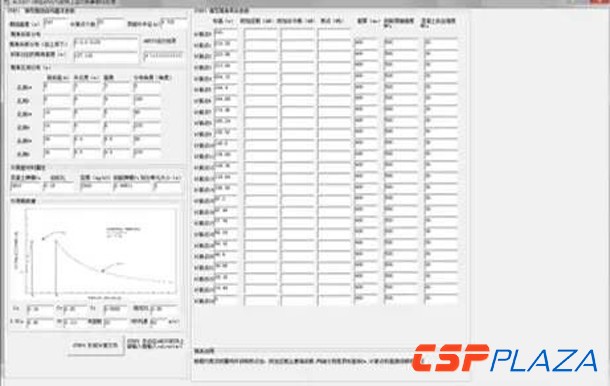

參數化處理軟件使用(yong)界面
