史上最全閥門分類
來源：微電氣 | 0評論 | 10662查看 | 2017-09-13 18:52:00

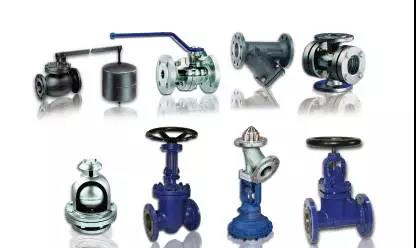

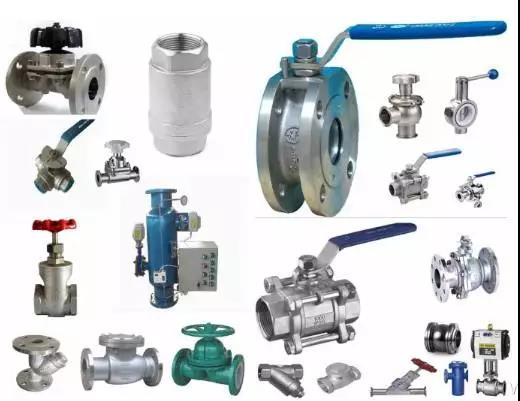

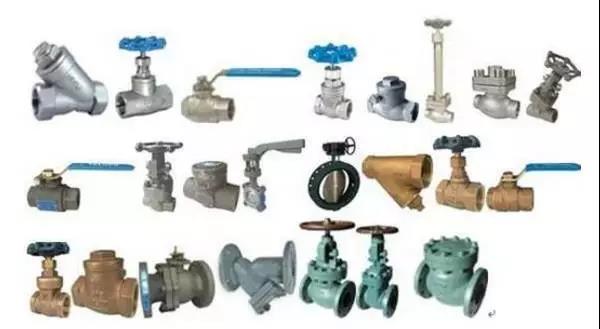

閥門是控制流體介質的流量、流向、壓力、溫度等的機械裝置，是管道系統中十分重要的部件。小編今天為大家帶來了最全的閥門分類，快來看看吧！
以下是由小編整理的閥門分類。
按壓力分類
真空閥門：PN低于標準大氣壓
低壓閥門：PN≤1.6MPa
中壓閥門：PN=2.5-6.4MPa
高壓閥門：PN=10-80MPa
超高壓閥門：PN≥100MPa
ps：PN指公稱壓力，即閥門在基準溫度下允許的最大工作壓力。
按介質工作溫度分類
高溫閥門：t＞450℃
中溫閥門：120℃＜t≤450℃
常溫閥門：-30℃≤t≤120℃
低溫閥門：t＜-30℃
按公稱通徑分類
小口徑閥門：DN＜40mm
中口徑閥門：DN=40-300mm
大口徑閥門：DN=350-1200mm
特大口徑閥門：DN≥1400mm

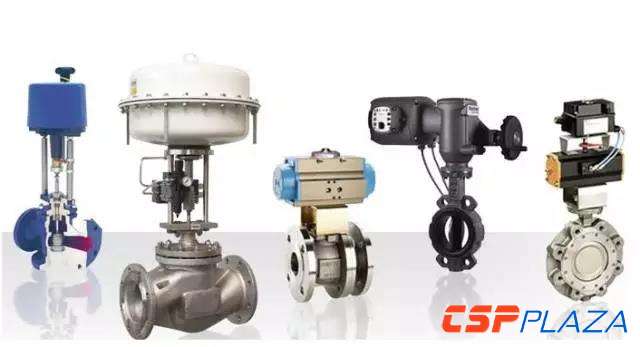

按驅動方式分類
手動閥門：借助手輪、手柄、杠桿或鏈輪等，由人力驅動，傳遞較大的力矩時，裝有齒輪等減速裝置。
電動閥門：用電動機、電磁或其他電氣裝置驅動。
液動閥門：借助液體（水、油等液體介質）驅動。
氣動閥門：借助壓縮空氣驅動。

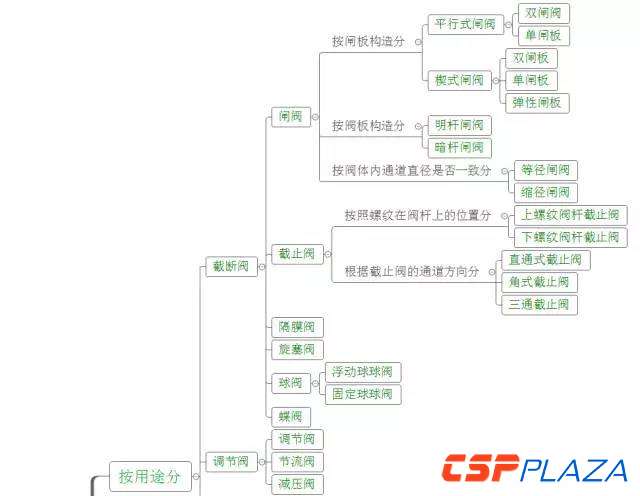

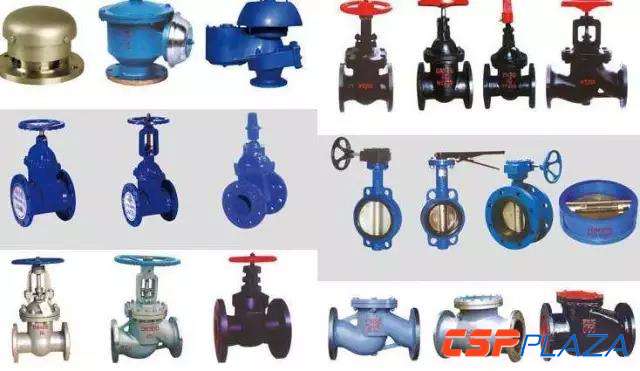

按用途分類

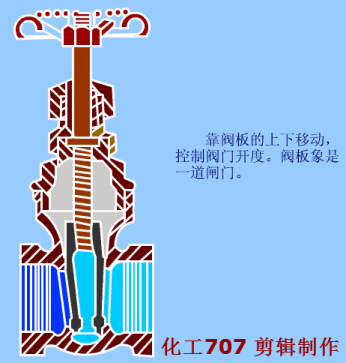

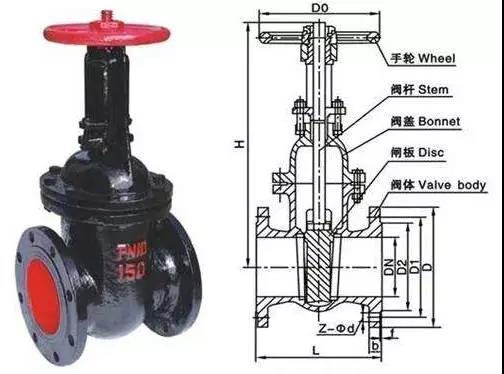

閘閥
指關閉件（閘板）沿通道中心線的垂直方向移動的閥門。在管道上主要作截斷用，也具有一定的調節流量的性能。
特點
流體阻力小。
啟閉力矩小。
介質流動方向不受限制。
結構長度較短。
密封性能好。
密封面易損傷。
啟閉時間長，高度大。
結構復雜零件較多，制造與維修較困難。
按閥板構造分類
明桿閘閥：閥桿螺紋及螺母不與介質接觸，不受介質溫度的腐蝕性的影響，開啟程度明顯易見，因而得到廣泛應用。
暗桿閘閥：螺桿螺紋及螺母與介質接觸，受介質溫度和腐蝕性影響，但閥的高度尺寸較小。暗桿閘閥適用于非腐蝕性介質及外界環境條件較差的場合。
按閥體內通道直徑是否一致分
縮徑閘閥：閥座處的通徑小于法蘭連接處的通徑。
等徑閘閥：閥座處的通徑與法蘭連接處的通徑相一致。
通徑收縮能使閥門零件尺寸縮小，開、閉所需的力亦相應減小，同時可擴大零部件的通用范圍。但是，通徑收縮后，流體阻力損失將增加。

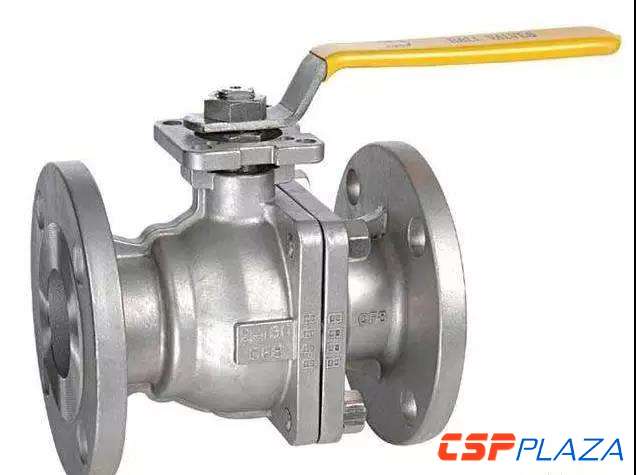

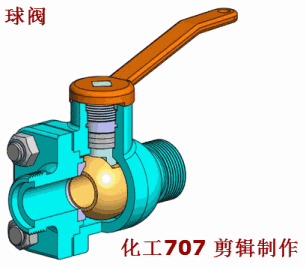

球閥
利用一個中間開孔的球體做閥心，靠旋轉球體來控制閥的開啟和關閉。球閥可做直通、三通或四通。球閥在管道上主要作截斷、分配和改變介質流動方向用。
由于球閥座應用了橡膠材料，所以其使用溫度收到了限制。為了應付可能發生的火災情況，許多設計者都采用輔助性的金屬對金屬密封。球閥不適宜用作節流閥，但其在部分開啟狀態下，可用來將進入或排出系統的壓力減少。在生產設備上，球閥常用作一般目的的開/閉閥。
浮動球球閥：其球體是浮動的，在介質壓力作用下，球體能產生一定的位移并壓附在出口端的密封圈上，保證出口端密封。這種球閥結構簡單、密封性好，但在出口端密封處承壓高，操作扭矩也較大。這種結構廣泛應用于中低壓球閥。
固定球球閥：這種球閥的球體是固定的，受壓后不產生移動，通常與球成一體的上下軸上裝有滾動或滑動軸承，操作扭矩小，適用于高壓和大口徑閥門。

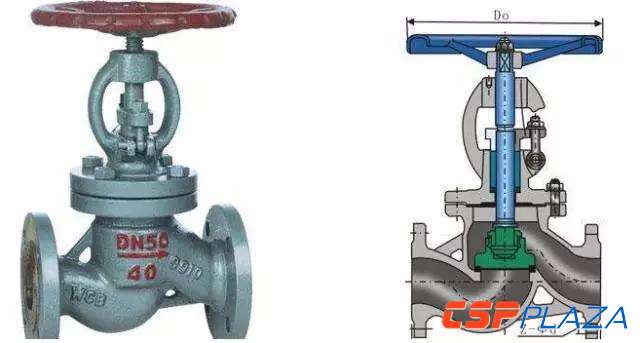

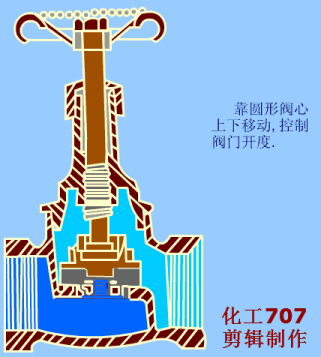

截止閥
指關閉件（閥瓣）沿閥座中心線移動的閥門，在管道上主要作截斷用。
上螺紋閥桿截止閥的閥桿螺紋處在介質之外，閥桿螺紋不受介質浸蝕，亦便于潤滑，此種結構采用得較普遍。
下螺紋閥桿截止閥的閥桿螺紋在閥體內與介質直接接觸，不僅無法潤滑，還受介質浸蝕，此種結構用于小口徑閥門和溫度不高的介質。
止回閥
依靠介質本身的流動自動開閉閥瓣，介質只能單方向流動、可防止介質倒流的閥門叫止回閥。

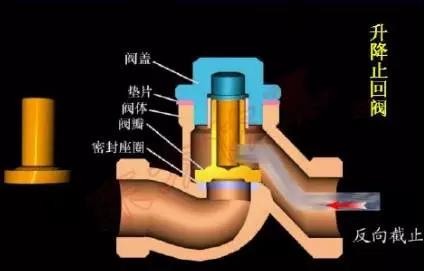

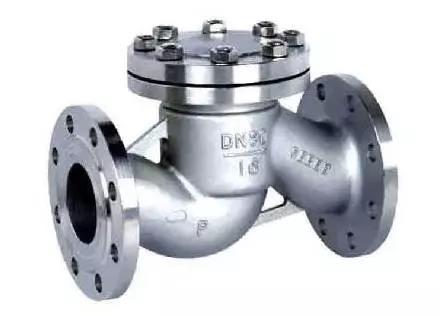

升降式止回閥
這種閥門的閥瓣沿著閥座孔的中心線移動，閥瓣靠流體的推力打開，靠重力落下，因此它只能安裝在水平管道上。升降式止回閥的閥體形狀與截止閥相似，因此它的流動阻力系數亦較大。

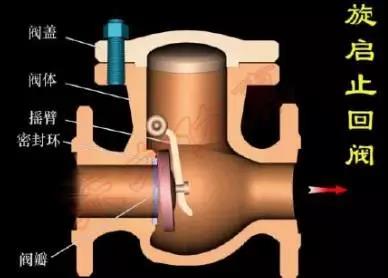

旋啟式止回閥
這種閥門的閥瓣繞閥座處的銷軸旋轉。閥瓣一般為整體結構，有些大口徑止回閥（公稱直徑為600mm及以上）多采用多瓣式。

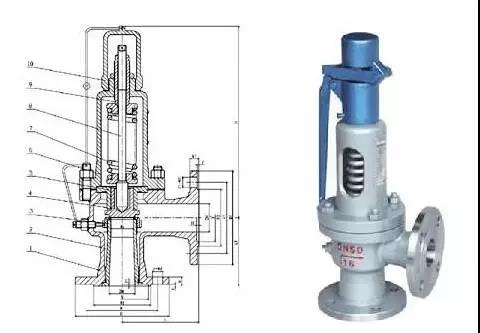

安全閥
按加載結構分類
杠桿重錘式安全閥：重錘通過杠桿加載到閥瓣上，載荷幾乎不隨開啟高度變化。由于這種安全閥杠桿部分的尺寸比較大、使整個閥比較笨重，回座壓
